Одной из самых важных, но обременительных задач при проектировании электроники является выбор компонентов. Разработчики должны сортировать большие базы данных компонентов, часто просматривая таблицы данных и экстраполируя информацию в интересах конкретной схемы.
Поскольку этот процесс просеивания и интерпретации может быть утомительной задачей, Nexperia разработала новый подход к выбору компонентов. На этой неделе компания представила свои «Интерактивные таблицы данных», инструмент, призванный сделать выбор компонентов более интуитивным и простым для дизайнеров.
Выбор компонентов с помощью таблиц данных
Чтобы выбрать электронный компонент, разработчики часто читают технические описания компонентов, чтобы понять, как компонент будет работать в конкретной схеме. Однако извлечение подробной технической информации из таблицы данных может быть трудным и трудоемким. В техническом описании содержится множество различных параметров, многие из которых зависят от условий эксплуатации. Разработчики должны вручную рассчитать, как информация из таблицы данных будет вести себя в их схемах. Кроме того, многие из компонентов, перечисленных в таблице данных, обычно взаимосвязаны; изменение условий для одной переменной может повлиять на несколько других. Это затрудняет понимание отношений между компонентами и может привести к неточным предположениям о реальном поведении компонента. Хотя этот стандартный процесс выбора компонентов, безусловно, работает.
Интерактивное техническое описание Nexperia
Чтобы решить эти проблемы, Nexperia выпустила свои интерактивные таблицы данных. Запатентованная технология Interactive Datasheets позволяет разработчикам настраивать параметры и заданные значения и видеть, как соответствующим образом изменяется поведение компонента. Используя ползунки в таблице данных, разработчики могут динамически регулировать параметры схемы, такие как напряжение, ток и температура, чтобы увидеть, как это влияет на оцениваемый компонент.

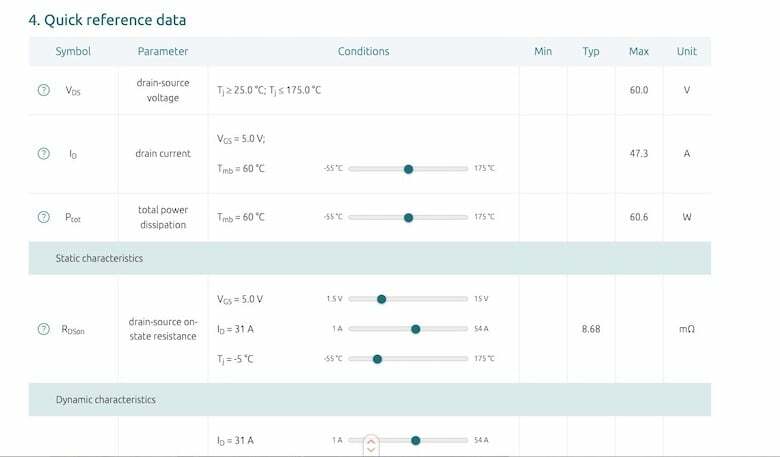

Снимок экрана интерактивного инструмента Nexperia для работы с таблицами данных. С помощью ползунков можно, например, отрегулировать температуру и посмотреть, как изменится ток стока (при напряжении затвор-исток 5 В.)
Интерактивные таблицы данных представляют собой форму графического пользовательского интерфейса (GUI), который напрямую взаимодействует с симулятором схемы. В дополнение к демонстрации поведения компонентов в зависимости от состояния схемы, интерактивные таблицы данных также дают разработчикам более полное представление о компонентах, демонстрируя взаимосвязь между различными параметрами схемы. Вы можете опробовать этот инструмент в интерактивном техническом описании полевого МОП-транзистора Nexperia BUK9M12-60E. Цель этого нового инструмента — помочь инженерам сократить время, затрачиваемое на процесс выбора компонентов, чтобы они могли уделять больше времени разработке и выводу продуктов на рынок. Пока что Nexperia предлагает этот ресурс только для своих продуктов с мощными полевыми МОП-транзисторами, для которых компания уже предоставила более 200 интерактивных таблиц данных. В будущем Nexperia планирует расширить эту функцию и на другие компоненты.
